하이 라이트: | 연속제강법 캐스팅,군인 숙사 연속 주조 기계 |
---|

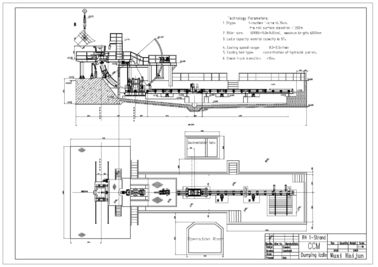

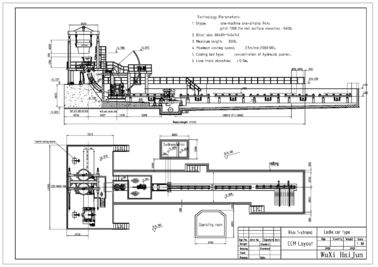

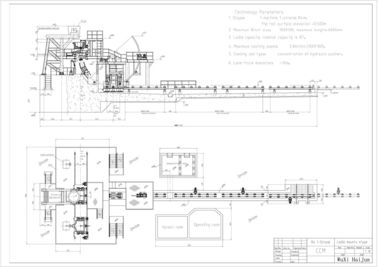

R4M 1 가닥 주강, 군인 숙사 연속 주조 기계
CCM 연속 주조 기계
반지름 : 4-8m
가닥 수 : 1-8 가닥
셀프-어댑팅 더미바 헤드와 함께, 리지드
기술 :
1. 기초적 대기 기술적인 매개 변수 :
기계 반지름을 던지는 강편 |
4m |
스트랜드 수 |
1개 가닥 |
국자 지지 방식 |
덤핑되는 것, 국자가 탑재하건데, 래들 카를 뜹니다 |
턴디시 차량 |
반문형 기중기, 교차하는 슬라이딩 기능 |
캐스팅법 |
미터링 노즐, 열린 캐스팅 |
2차 냉각 |
물 냉각, 1 조절회로 |
철수 교정기 |
완전히 5개 롤러, 진보적 교정 |
롤 테이블 |
사슬군은 드라이브를 집중시켰습니다 |
더미 바 |
셀프-어댑팅 더미바 헤드와 함께, 리지드 |
군인 숙사 절단 |
수동절단 |
군인 숙사 컨베잉 |
그룹은 생생한 롤러 테이블을 집중시켰습니다 |
냉각대 유형 |
단순한 냉각대 |
2. 기술 공정 기술과 강편 CCM의 능력
유도로 :
공칭 정전 용량 |
5T |
탭 간 사이클 |
45 분 |
노 양 |
3개 세트 |
생산력
근무일 |
330 일 / 년 |
매일 노의 평균 숫자 |
24/day |
생산력 |
80000t/year |
3. 주입 속도, 생산성과 스트랜드 수
R4m 반지름 캐스팅 머신은 다른 사양의 철강 그룹을 던질 수 있습니다, 최대 주입 속도가 다음과 같습니다 :
부분적 지역(MM)를 던지기 |
80×80
|
100×100
|
120×120
|
주입 속도 (분 M /) |
3.0 |
2.8 |
2.6 |
아니오. |
군인 숙사 사이즈 |
주입 속도 |
시간별 출력 (톤) |
일일 생산량 24 시간 (톤) |
연례 출력(330days) (톤) |
1 |
80×80 |
3.0m/min |
7.42 |
178 |
58,766 |
2 |
100×100 |
2.8m/min |
10.81 |
259. |
85615 |
3 |
120×120 |
2.6m/min |
15.69 |
377 |
124,266 |
계산 결과는 조정의 실세를 소유하기 위해 미안하지만, 일치하는 생산의 이상적인 상태입니다.
강철 등급 |
캐스팅 등급 (분 M /) |
효과적 변형 rate(ε) |
무방한 변형 비율(εmax) |
곧은 탄소강 |
1.8~2.5 |
계산 테이블을 언급하세요 |
0.25 |
저합금강 |
1.3~2.0 |
계산 테이블을 언급하세요 |
0.15~0.2 |
4. CCM 장비 부품 목록
아니오. |
머신명 |
중량 |
유닛 |
양 |
|
1 |
국자는 증가합니다 |
6T |
세트 |
1 |
|
2 |
턴디쉬 카 |
2T |
세트 |
1 |
|
3 |
턴디시 |
1T |
pec |
1 |
|
4 |
곰팡이 80×80 |
0.53T |
세트 |
1 |
|
5 |
곰팡이 커버 |
0.1T |
세트 |
1 |
|
6 |
진동 장치 |
1.5T |
세트 |
1 |
|
7 |
2차 냉각 스프레이 튜브 |
0.5T |
세트 |
1 |
|
8 |
2차 냉각 안내부 명부 |
0.5T |
세트 |
1 |
|
9 |
2차 냉각은 배 밖에 배수 계통을 찝니다 |
1.1T |
세트 |
1 |
|
10 |
교정과 예금 인출기 |
6T |
세트 |
1 |
|
11 |
더미 바 |
0.8T |
세트 |
1 |
|
12 |
장치를 두는 더미 바 |
0.8T |
세트 |
1 |
|
13 |
절단 전에 롤러 |
2T |
세트 |
1 |
|
14 |
단순한 냉각대 |
1.2T |
세트 |
1 |
|
15 |
군인 숙사는 광재 수집 시스템을 이끌고 자릅니다 |
0.5T |
세트 |
1 |
|
16 |
명부 길 |
2T |
세트 |
1 |
|
17 |
군인 숙사 아웃-고잉 롤러 |
2×2=4T |
세트 |
2 |
|
18 |
강철 수평 이동 기계 |
0.6T |
세트 |
1 |
|
19 |
불꽃 절단 기계 |
0.8T |
세트 |
1 |
|
20 |
수력 스테이션 장치 |
2T |
세트 |
1 |
|
21 |
물 냉각 스테이션 |
1T |
세트 |
1 |
|
22 |
3 전력 시스템 |
0.5T |
세트 |
1 |
|
22.1 |
전기 제어 시스템 |
|
세트 |
1 |
|
22.2 |
장면 미터 |
|
세트 |
1 |
|
22.3 |
컴퓨터 시스템 |
|
세트 |
1 |
|
23 |
강철 플랫폼 |
36T |
세트 |
1 |
