하이 라이트: | 캐스트 머신 다이,주문 금속 주물 |
---|

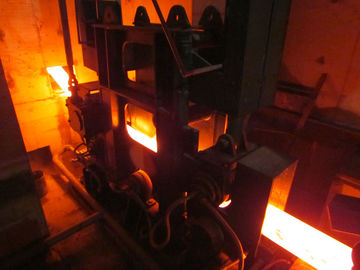

1대의 물가와 국자 차/국자 포탑을 가진 10T CCM 지위 주조기
우리는 1에서 가장 낮은 장비 제조 원가를 가진 8개의 물가에 고품질 지속 주조기를 생성해서 좋습니다. 우리는 디자인해서 좋, 사용자의 제강 수용량, 지위 크기, 강철 급료 및 사용자의 분야 조건에 따라 최신 지위 지속 주조기를 제조합니다.
묘사:
1. 기본적인 대기 기술적인 매개변수:
강철 지위 주조기 반경 |
6m |
물가 양 |
1개의 물가 |
국자 지원 유형 |
국자 차 또는 국자 포탑 |
Tundish 포가 |
반 문맥, 교차하는 미끄러지는 기능 |
주물 방법 |
분사구를 미터로 재서, 주물을 여십시오 |
이차 냉각 |
물의 1개의 조정 회로 냉각 |
기계를 곧게 펴는 철수 |
완전히 5 롤러, 진보적인 곧게 펴기 |
목록 테이블 |
사슬 그룹에 의하여 집중되는 드라이브 |
거짓 막대기 |
, 각자 적응시키는 거짓 막대기 머리와 더불어 엄밀한 |
지위 절단 |
화염 절단기 |
지위 운반 |
그룹에 의하여 집중되는 살아있는 롤러 테이블 |
냉각 은행 유형 |
간단한 냉각 침대 |
2. 강철 지위 CCM의 기술적인 공정 설명 그리고 수용량
유도 전기로:
명목상 수용량 |
10T |
꼭지에 꼭지 주기 |
60min |
로 양 |
2set |
생산 능력
작업 일 |
330 일/년 |
매일 로의 평균 수 |
24/day |
생산 능력 |
100,000t/year |
3. 주물 속도, 생산력 및 물가 양
R6m 반경 주조기는 다른 명세, 최대 주물 속도의 주철강 그룹 다음과 같이 입니다 할 수 있습니다:
던지는 부분적인 지역 (mm) |
100×100 |
125×125 |
150×150 |
주물 속도 (m/min) |
3.0 |
2.7 |
2.5 |
아니다. |
지위 크기 |
주물 속도 |
매시 산출 (톤) |
매일 산출 24hour (톤) |
연간 생산 (330days) (톤) |
1 |
100×100 |
3.0m/min |
12.01 |
288. |
95123 |
2 |
125×125 |
2.7m/min |
16.89 |
405 |
133,767 |
3 |
150×150 |
2.5m/min |
21.72 |
508 |
167,640 |
계산 결과는 조정의 자신의 실제적인 상황에 따라 생산의 이상적인 국가, 입니다.
강철 급료 |
주물 급료 (m/min) |
효과적인 개악 비율 (ε) |
허용가능한 개악 비율 (최대 ε) |
똑바른 탄소 강철 |
1.8~2.5 |
컴퓨터 테이블을 참고하십시오 |
0.25 |
낮은 합금 강철 |
1.3~2.0 |
컴퓨터 테이블을 참고하십시오 |
0.15~0.2 |
4. CCM 장비 부품표
№ |
장비 이름 |
무게 |
모형과 명세 |
단위 |
양 |
|
1 |
국자 차 |
5T |
|
세트 |
2 |
|
2 |
Tundish 차 |
2.5×2=5T |
|
세트 |
2 |
|
3 |
Tundish |
1.4×2=2.8T |
|
조각 |
2 |
|
4 |
형 |
0.5×2=1T |
150×150 |
세트 |
1 |
|
5 |
형의 발 목록 |
0.01×2=0.02T |
|
세트 |
1 |
|
6 |
형 덮개 |
0.1×2=0.2T |
|
세트 |
1 |
|
7 |
진동자 장치 |
2×2=4T |
|
세트 |
1 |
|
8 |
이차 냉각 분무 관 |
0.5×2=1T |
|
세트 |
1 |
|
9 |
이차 냉각 인도 단면도 막대 |
0.7×2=1.4T |
|
세트 |
1 |
|
10 |
이차 냉각 수증기 배기 장치 |
1.5T |
|
세트 |
1 |
|
11 |
철수와 곧게 펴기 기계 |
5×2=10T |
|
세트 |
1 |
|
12 |
던지는 공백 진동 예방 체계 |
0.3×2=0.6T |
|
세트 |
1 |
|
13 |
거짓 막대기 |
0.9×2=1.8T |
150×150 |
세트 |
1 |
|
14 |
거짓 막대기 기억 장치 |
0.7×2=1.4T |
|
세트 |
1 |
|
15 |
가위 접근 롤러 |
2×2=4T |
|
세트 |
1 |
|
16 |
화염 절단기 |
3T |
|
세트 |
1 |
|
17 |
자동적인 커트에 길이 장치 |
0.5T |
|
세트 |
1 |
|
18 |
여행 롤러 |
2×2=4T |
|
세트 |
1 |
|
19 |
넉아웃 롤러 |
3.5T |
|
세트 |
2 |
|
20 |
강철 통과하는 배달 기계 |
3.5T |
|
세트 |
1 |
|
21 |
유압 역 체계 |
2T |
|
세트 |
1 |
|
22 |
이차 찬물 차단기 |
|
|
세트 |
1 |
|
23 |
냉각 자동화 물 배급 식물 |
1T |
|
세트 |
1 |
|
24.1 |
제어반 |
|
|
세트 |
1 |
|
24.2 |
분야 계기 |
|
|
세트 |
1 |
|
24.3 |
컴퓨터 시스템 |
|
|
세트 |
1 |
|
25 |
강철 플래트홈 |
48T |
|
|
1 |
