1대의 NC 자동 귀환 제어 장치 지류 기계에 대하여 콤팩트 3의 모형 TNCF5

Descrition:

i. 체계의 배치

II. 압박 급식 선의 일반적인 감응작용

조밀한 코일 선 원리는 코일 선의 3개의 기능을 결합하고, 물자의 평평하게 하고 먹이기의 주위에 회귀합니다. 몇몇 윤곽, 직선기/자동화된 uncoiler와 함께 지류 단위를 이용하는 이것은 전형적으로 달성됩니다; 직선기와 자동화된 uncoiler를 통해서 강화된 코일 차 및 자동 귀환 제어 장치 급식/잡아당기기와 함께 직선기/지류 단위.

자동 귀환 제어 장치 몬 급식은 최소 공간 요구 낮은 정비 및 고속과 같은 압박에 의하여 몬 다양성에 이점의 많은 것을 공유합니다. 그러나, 자동 귀환 제어 장치 급식은 또한 몬 단위를 할 수 있지 않는 누르는 이득을 제공합니다. 그들이 마이크로 프로세서에 근거한 통제를 이용하다는 사실은 그(것)들에게 추가한 차원을 줍니다. 풀그릴 움직임 본 자기 진단, 자동 개정 및 기능과 같은 특징은 급식의 다른 유형은 그렇다 하고 자동화도 교통하는 - 다만 약간을 지명하기 위하여 - 그(것)들을 놓았습니다.

자동 귀환 제어 장치 드라이브는 2 십년간 동안 제조에 있는 신청을 두기를 위해 이용되었습니다. 기술은 점에 이 드라이브가 믿을 수 있고다 비교적 싸다 보다는 그들 과거에는 이었다 성숙했습니다. 국내와 외국 제조자의 수는 지난 몇년간 극적으로 증가했습니다. 지금 조차 아직도 전문 기술의 상당한 정도가 몇몇 문제를 고립시킬 것을 요구할지도 모르다 먼저 존재해 자동 귀환 제어 장치 체계의 증가된 신뢰도, 모듈 방식 및 자기 진단 특징은 공포를 편해지기 위하여 많게 했습니다.

III. 기술적인 자료:

Meterial는 강철을 냉각 압연합니다

코일 무게: 5,000KG

지구 폭: MAX 1000MM

수용량을 위한 지구 간격: 0.5-2.5mm

코일 O.D: 1500 mm (최대)

코일 I.D: 508mm (최대)

먹이는 정확도: + 0,15 mm

급식 길이는 9999.99mm를 입력했습니다

급식 속도: 15 m/min

Electrics: 380 볼트 50 Hz.

지류 힘 자동 귀환 제어 장치 모터 AC 7.5KW

VI. 공급의 범위의 밑에 장비의 명부:

1. 코일 차
2. Decoiler
3. 완충기 롤러 (인도 장비)
4. 입장 지구 장치.
5. 반복 senor
6. 옆 가이드 롤러 I
7. 지류와 직선기
8. 작용을 풀어 놓기
9. 옆 가이드 롤러 II
10. 전기 장치.
11. pnematic 체계
12. 유압 장치

VII. partsproposal 기계.

1. (선택) 입장 코일 차

신청

입장 코일 차는 유압으로 움직여질 것입니다. 그것은 decoiler의 굴대에 코일을 횡단하고 적재하기 위하여 이용될 것입니다.
일하고 있는 동안 시간을 얻기 위하여는, 새로운 코일은 코일 차에 적재되고 수평으로 움직이기 위하여 수압 승강기 및 코일 차 시작에 의해 굴대 위치에 들어 굴대가 공원 위치에 코일을 통해서 그 후에 선적 차 움직임 안쪽으로 가게 했습니다.
건축:
코일 차는 주요한 물자의 날조한 몸입니다; 둥근 롤러 베어링을 가진 강하게 한 바퀴 그리고 차축에 거치하는. 드는 얼굴은 "V" 모양 디자인의 이어야 합니다. 요람 (i.e V – 모양 구조)는 액압 실린더의 가이드 레일 그리고 쌍에 의해 올려지고 낮춥니다. 코일 차 건너기는 장치와 피니언 드라이브를 가진 전기 모터에 의해 달성됩니다. 끌기 사슬은 상승을 위한 유압 호스 수송을 제공되고 가로 기능 및 끌기 사슬은 제공됩니다
기술적인 자료:
코일 차의 유형: 가이드 유형, 거치되는 지면 -
상승/더 낮은 기능: 4 Colum를 가진 액압 실린더에 의하여
상승 치기: 350mm
수용량: 5000kg

누르 팔 (인도 장비)에 있는 2개의 완충기 롤러:

신청

코일 선에 반대로 코일 틈 목록 그리고 코일 인도하기.

그것은 decoiler 및 코일 껍질 벗기는 사람 급식 위로로 코일 끝 작동할 것입니다. 목록에 의하여 관계가 있습니다 외부 포장을 제지하고 앞으로 모는 코일의 정상이 일 것입니다.

모터는 코일 보유 결박이 제거될 때 몬 완충기, (압력 롤러) 코일을 튀는 시계에서 막기위하여입니다. 강저는 완충기에 굴대에 다시 감길 때, 부분적으로 소모된 코일의 재 견장을 달을 가능하게 할 것을 요구됩니다. 완충기는 급식 둘 다에서 몰기 가능하 방향을 만회할 것입니다.

건축:

완충기 목록은 감마재 방위에 거치되기 위하여 만기가 되게 기계로 가공된 적당한 전표를 가진 강관으로 만들어집니다. 완충기 목록은 많은 고무로 입힙니다. 많은 목록은 사슬 & 스프로킷 체계를 가진 전기 모터에 의해 몹니다. 완충기 목록과 그것의 드라이브 시스템은 꼬집음 목록 몸의 인접한 구조에 차례차례로 거치되는 날조된 구조에 적합합니다. 팔의 발동은 액압 실린더 옆에 입니다. 절상 및 더 낮은 기능은 액압 실린더에 의하여 달성할 것입니다.

반대로 코일 틈 목록

코일 및 목록을 실을 꿰기 도중 코일 틈을 피하는 것은 테이블 단위를 실을 꿰기를 가진 액압 실린더에 의해 있을 것입니다.

지구는 위/아래 앞으로/반전 같이 각종 운동을 가진 코일 오프너를 사용하여 자동 장전식 방법에 있는 선, & 교체 유형을 가진 오프너 코에 실을 꿸 것입니다.

기술적인 자료:

• 완충기 롤러에 입히기: 많은 입히는
• 팔의 발동: : 액압 실린더

3 Decoiler (확장되는 유압):

신청

decoiler는 코일을 취급하고 코일을 코일 선으로 먹이고, 또한 부분적으로 소모한 코일을 다시 감기 가능할 수 있습니다, 그래서 사용을 위한 코일 저장 시설에 추후에 돌려보내기 전에 굴대에 하는 동안 아직도, 재 견장을 달 수 있습니다.

Decoiler는 유압 방법에 의해 확장 굴대로 자동화됩니다. 굴대의 앞으로와 역방향 조작은 수동과 자동적인 방법에 의하여 가능할 것입니다. 코일 차는 굴대에 코일을 적재하기 위하여 제공될 것입니다.

건축:

Decoiler 유압 확장해 &, 날조된 만기가 되게 기계로 가공된 강철, 감마재 방위에 갱구에 거치해 쓰러졌습니다. 확장 – 액압 실린더에 의하여 붕괴. 날조된 강철 건축의 개별 품목

확장: 움직여진 4개의 세그먼트 연결 유형 쐐기로 갖춰지는 유압.

기술적인 자료:

• 작동 방식: 액압 실린더에 의하여
• 안 직경: 최대 Ø460-520 (.)
• 외부 직경: 1800mm
• 수용량 적재: 5000kg

4. 반복 감지기 통제:

신청

그것에는 통제하는 전기 눈 senor가 있습니다

decoiler와 직선기 일. 그것은 decoiler 및 직선기를 위한 작동 속도 평화를 지킬 수 있습니다. 입장 반복은 다음 단계 과정을 위해 더 쉬운 중심에 두기를 위한 완충 지대를 창조할 것입니다. 광원 및 감지기는 반복 위치를 느끼기를 제공됩니다.

5. 입장 지원 장치:

실을 꿰는 테이블은 압축 공기를 넣은에 의하여 지구 및 통제를 실을 꿸 수 있습니다.

6. 기계적인 옆 가이드.

신청:

폭은 수동 핸들에 수동으로 조정가능하 운동은 일 것입니다

동일한 갱구에 왼손 & 오른손 실을 가진 인도 갱구에 의해 달성해 그리고 직선기에게 코일을 인도하십시오

건축:

롤러를 가진 날조한 몸은 쌍방 (2개 아니오 롤러 각 측)에 수직으로 거치했습니다. 롤러는 수직으로 거치됩니다.

• 조정: 수동
• 윤활유: 윤활유 주입기

7. 직선기와 지류

신청

직선기는 코일 강철과 지류 조정을 평평하게 할 수 있습니다

건축:

직선기는 용접한 강철 플레이트 기초와 "H" 유형 기계 구조입니다.

꼬집음 목록의 몸은 주요한 격판덮개에서 날조되고 목록 집합을 수용하기 위하여 기계로 가공될 것입니다. 최고 목록 및 단추 목록은 Uncoiler에서 통행 선을 적응시키기 위하여 지구를 빗나가게 합니다. 위 목록은 압축 공기를 넣은 실린더의 쌍에 의하여 여기저기 움직입니다. 직선기는 강하게 한 장치 (60도 HRC)로, 강하게 한 목록 (42CrMo) 회전하는 기능을 제공된 방위가 바늘 롤러 베어링인 제공되고 자동적으로 기름을 바른 윤활제입니다.

상위 프레임 및 그러므로 위 은행 평행선 운동 마이크로 지시자를 가진 설명서에 의하여 물자 간격에 따라 목록 침투를 조정하는.

상위 프레임은 수평으로 선회합니다, i.e 선 축선에 수평한 축선 수직의 주위에 입장 목록의 더 깊은 침투를 허용하기 위하여 자전할 수 있습니다.

기계의 나르는 구조는 개악에 따라 잘 크기가 나타나고 상위 프레임 운동을 붙듭니다.

지류 롤러에서; 최고 목록 및 바닥 롤러는 도금된 단단한 크롬입니다. 최고 목록은 압축 공기를 넣은 실린더의 쌍에 의하여 여기저기 움직입니다 입니다. 밑바닥 목록은 자동 귀환 제어 장치 모터에 의해 몰아야 합니다. 급식 롤러 집합은 몬 급식인 길이의 감을 줄 자동 귀환 제어 장치 모터로 입니다. 롤러는 압축 공기를 넣은 실린더 또는 방출 기능에 의해 들리고 낮출 것입니다

직선기와 지류 목록은 AC 자동 귀환 제어 장치 모터 드라이브 모터, 변속기, 갱구를 통해 몹니다.

기술적인 자료:

• 직선기 일 목록: Rolls – upper4/lower3 조각의 양
  • 물자 – 42CrMo.
  • 경도 – 60HRC에 52
  • 도금 – 크롬 도금
  • 모형 TNCF5-1000,
  • 최대 폭. 1000mm;
  • (상/하) 꼬집음 목록 1 세트;
  • (상/하) 급식 목록 1 세트;
  • 속도 분 당 15 미터;
  • 지면 1100-1200년에서 급식 수준.

8. 압축 공기를 넣은에 의하여 풀어 놓고 죄기

위 롤러를 캠의 존재에 있는 압박의 어떤 치기에 풀어 놓기 위하여.

안내하는 핀 방출

안내하는 방출은 잠시 그것이 진보에 있는 안내하는 핀에 의해 맞추어지는 것을 허용하도록 지구를 풀어 놓기의 행위 죽습니다입니다. 거푸집에 있는 핀은 경미할 것이를 교정할 것입니다

위치로 다시 물자를 당겨서 송탄불량. 이 특징은 진보적인 거푸집과 함께 1 차적으로 이용됩니다 그러나 비 진보적인 거푸집을 또한 이용하지 않는 신청에서 유리할 수 있습니다. 소량의 부정합 또는 날개의 등은 압박 치기의 바닥에 물자를 풀어 놓아서 관대히 다루어질 수 있습니다 비록 조종사 핀이 없더라도 공구에 의해 붙들리는 동안. 이 순간 방출 도움은 부정합 또는 날개의 등 때문에 급식을 통해서 지구의 쌓아 올린 긴장 및 바인딩을 구호하고 걷는 문제를 완화합니다.

9. 기계적인 옆 가이드 산출을 위해 II

신청:

폭은 수동 핸들에 수동으로 조정가능하 운동은 일 것입니다

동일한 갱구에 왼손 & 오른손 실을 가진 인도 갱구에 의해 달성해 그리고 압박에 코일을 인도하십시오

건축:

롤러를 가진 날조한 몸은 쌍방 (2개 아니오 롤러 각 측)에 수직으로 거치했습니다. 롤러는 수직으로 거치됩니다.

• 조정: 수동
• 윤활유: 윤활유 주입기

10. 전기 장치:

체계에는 1개의 풀그릴 PLC에 의하여 장비의 완전한 통제가 있습니다

체계는 HMI (인간 기계 공용영역) 같이 메인 제어 책상에 있는 PLC로 제공됩니다. 일의 매개변수는 HMI에서 통합되고 PLC도 전합니다.

통신수 공용영역 (HMI)

자동화 금속 코일 선 해결책의 중요한 분대가 통제 Net™에 있기 때문에, 모든 과정과 진단 정보는 통신수도의 전시 그리고 상호 작용을 위해 유효합니다. 입증된 사용하기 쉬운 디자인으로 이 전시를 미리 프로그램해서, 우리는 복잡한 HMIs를 적당해던 만들었습니다. 기계는 뒤에 오는 스크린으로 공급됩니다:

기계 개관 –

통신수에게 제공해서 증가 효율성 막대 그래프 및 디지털 방식으로 체재 둘 다에 있는 드라이브와 기계 매개변수의 영상 표시.

결함 개요 – 이 스크린은 경보와 결함을 확인합니다. 선이 끄는 원인이 되는 결함이 생길 때, 모든 결함은 첫번째 결함 섬광 확인되고.

선 달린 허가하는 – 선은 허가하는 스크린 명부를 보조 모든 드라이브 달립니다

그리고 코일 선을 시작할 것을 요구되는 다른 연합되는 장비.

설치되는 길이 직경에 자동화된 정지 – 통신수는 자동화된 설치했습니다

이 스크린을 통해 길이 또는 직경 카운터에 멈추십시오.

11. 유압 장치

대기 펌프를 가진 1개의 수력 팩은 선에 있는 유압 기능을 제공되고 다음과 같이 인 공급의 우리의 범위에서 남아 있을 것입니다.

수력 팩은 이루어져 있습니다 입니다:

• 대기 펌프 장치 및 실린더

• 표준 부속품은 온도 스위치, 충전물 및 브리더, 등등 좋아합니다.

통제 벨브

• 장비의 각 장비 그룹을 위한 통제 벨브는 각각 장비 및 배관에 거치됩니다.

• 벨브의 각 통제 벨브/그룹은 "P" 선에 고립시키는 벨브 및 "T" 선에 정비의 용이함을 역행 방지판으로 제공됩니다.

• 압력 스위치는 내부고정기를 위한 Uncoiler 확장 실린더를 제공됩니다

12. 압축 공기를 넣은 체계:

압축 공기를 넣은 통제는 발동을 위해 각종 장비에 사용됩니다. 공기식 조절 밸브는 개인장비에 거치되고 배관됩니다.

압축 공기를 넣은 체계는 따르는 이루어져 있습니다 입니다.

• 장비에 배관은 쉬운 정비를 위한 이음쇠의 유형에 있는 강요를 가진 필요한 가동 가능한 배관으로 이루어져 있을 것입니다.

대기 펌프 장치 및 실린더

13. 체계 배치 그림 (부착물에서)

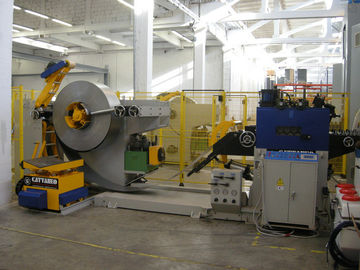

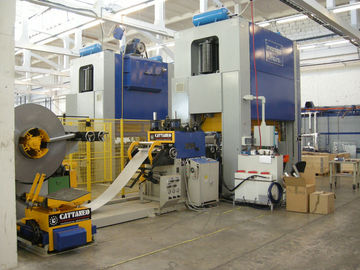

작동 그림

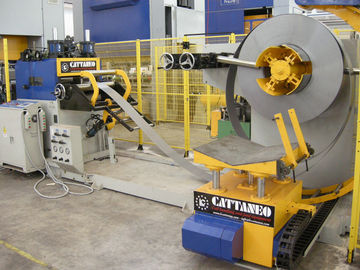

코일 차

적재

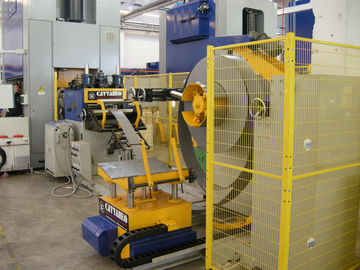

Decoiler와 완충기 팔

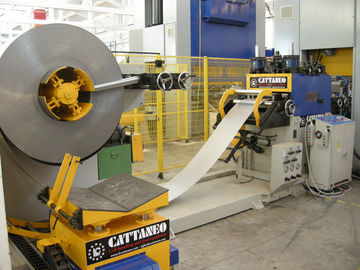

코일 실을 꿰기

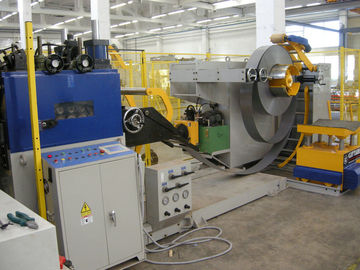

Staightener와 지류

조정가능한 선을 통과하십시오

PLC와 자동 귀환 제어 장치는 전기 제어표에서 몹니다

접촉 위원회를 가진 전기 제어표
